齿轮传动有哪些类型
发布时间:2020-06-03 12:47:43来源:网络浏览:3472次

齿轮传动分为以下几种类型:

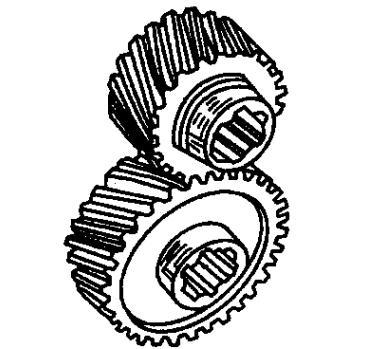

1. 圆柱齿轮传动

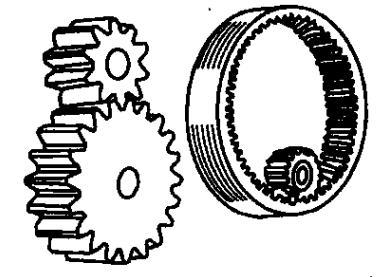

用于平行轴间的传动,一般传动比单级可到8,zui大20,两级可到45,zui大60,三级可到200,zui大300。传递功率可到10万千瓦,转速可到10万转/分,圆周速度可到300米/秒。单级效率为0.96~0.99。直齿轮传动适用于中、低速传动。斜齿轮传动运转平稳,适用于中、高速传动。人字齿轮传动适用于传递大功率和大转矩的传动。圆柱齿轮传动的啮合形式有3种:外啮合齿轮传动,由两个外齿轮相啮合,两轮的转向相反;内啮合齿轮传动,由一个内齿轮和一个小的外齿轮相啮合,两轮的转向相同;齿轮齿条传动,可将齿轮的转动变为齿条的直线移动,或者相反。

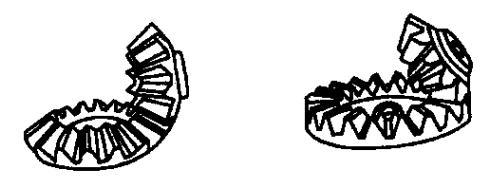

2.锥齿轮传动
用于相交轴间的传动。单级传动比可到6,zui大到8,传动效率一般为0.94~0.98。直齿锥齿轮传动传递功率可到370千瓦,圆周速度5米/秒。斜齿锥齿轮传动运转平稳,齿轮承载能力较高,但制造较难,应用较少。曲线齿锥齿轮传动运转平稳,传递功率可到3700千瓦,圆周速度可到40米/秒以上。

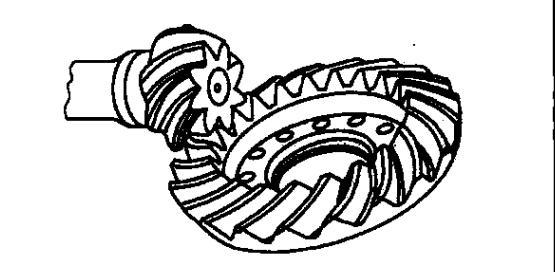

3.双曲面齿轮传动
用于交错轴间的传动。单级传动比可到10,zui大到100,传递功率可到750千瓦,传动效率一般为0.9~0.98,圆周速度可到30米/秒。由于有轴线偏置距,可以避免小齿轮悬臂安装。广泛应用于汽车和拖拉机的传动中。

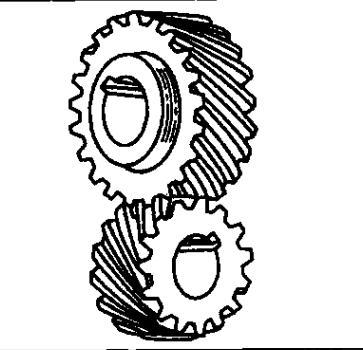

4.螺旋齿轮传动
用于交错间的传动,传动比可到5,承载能力较低,磨损严重,应用很少。

5.蜗杆传动
交错轴传动的主要形式,轴线交错角一般为90°。蜗杆传动可获得很大的传动比,通常单级为8~80,用于传递运动时可达1500;传递功率可达4500千瓦;蜗杆的转速可到3万转/分;圆周速度可到70米/秒。蜗杆传动工作平稳,传动比准确,可以自锁,但自锁时传动效率低于0.5。蜗杆传动齿面间滑动较大,发热量较多,传动效率低,通常为0.45~0.97。

6.圆弧齿轮传动
用凸凹圆弧做齿廓的齿轮传动。空载时两齿廓是点接触,啮合过程中接触点沿轴线方向移动,靠纵向重合度大于1来获得连续传动。特点是接触强度和承载能力高,易于形成油膜,无根切现象,齿面磨损较均匀,跑合性能好;但对中心距、切齿深和螺旋角的误差敏感性很大,故对制造和安装精度要求高。

7.摆线齿轮传动
用摆线作齿廓的齿轮传动。这种传动齿面间接触应力较小,耐磨性好,无根切现象,但制造精度要求高,对中心距误差十分敏感。仅用于钟表及仪表中。

8.行星齿轮传动 具有动轴线的齿轮传动。行星齿轮传动类型很多,不同类型的性能相差很大,根据工作条件合理地选择类型是非常重要的。常用的是由太阳轮、行星轮、内齿轮和行星架组成的普通行星传动,少齿差行星齿轮传动,摆线针轮传动和谐波传动等。行星齿轮传动一般是由平行轴齿轮组合而成,具有尺寸小、重量轻的特点,输入轴和输出轴可在同一直线上。其应用愈来愈广泛。
