13581588593
400-8605168-0766
新闻资讯

您现在的位置:首页  >  新闻资讯  >  奥氏体是怎么形成的【奥氏体形成机理】

奥氏体是怎么形成的【奥氏体形成机理】
发布时间:2020-05-26 02:25:28来源:原创浏览:183次

奥氏体形成机理

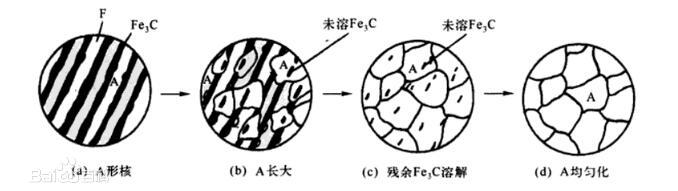

共析钢奥氏体冷却到临界点A1以下温度时,存在共析反应:A---F+Fe3C。加热时发生逆共析反应:F+Fe3C----A。逆共析转变是高温下进行的扩散性相变,转变的全过程可以分为四个阶段,即:奥氏体形核,奥氏体晶核长大,剩余渗碳体溶解,奥氏体成分相对均匀化。各种钢的奥氏体形核形成过程有一些区别,亚共析钢,过共析钢,合金钢的奥氏体化过程中除了奥氏体形成的基本过程外,还有先共析相的溶解,合金碳化物的溶解等过程。

奥氏体形成的热力学条件:必须存在过冷度或过热度∆T。

奥氏体形核

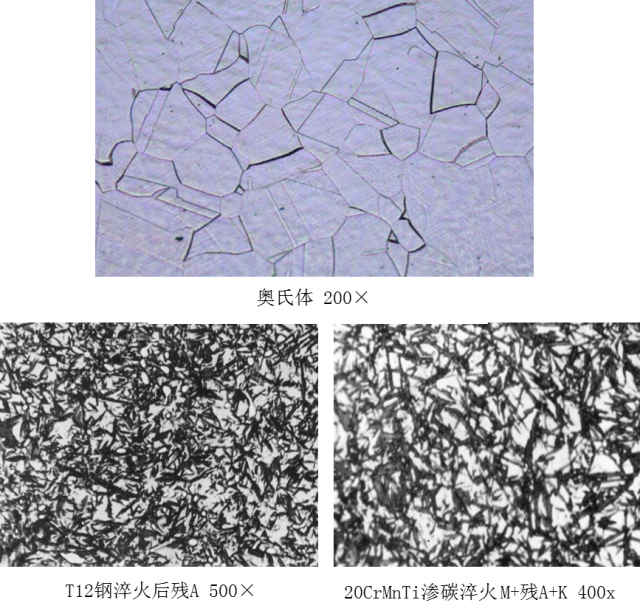

奥氏体的形核位置通常在铁素体和渗碳体两相界面上,此外,珠光体领域的边界,铁素体嵌镶块边界都可以成为奥氏体的形核地点。奥氏体的形成是不均匀形核,复合固态相变的一般规律。

一般认为奥氏体在铁素体和渗碳体交界面上形核。这是由于铁素体碳含量极低(0.02%以下),而渗碳体的碳含量又很高(6.67%),奥氏体的碳含量介于两者之间。在相界面上碳原子有吸附,含量较高,界面扩散速度又较快,容易形成较大的浓度涨落,使相界面某一区域达到形成奥氏体晶核所需的碳含量;此外在界面上能量也较高,容易造成能量涨落,以便满足形核功的要求;在两相界面处原子排列不规则,容易满足结构涨落的要求。所有涨落在相界面处的优势,造成奥氏体晶核较容易在此处形成。

奥氏体的形核是扩散型相变,可在铁素体与渗碳体上形核,也可在珠光体领域的交界面上形核,还可以在原奥氏体晶核上形核。这些界面易于满足形核的能量,结构和浓度3个涨落条件。

奥氏体晶核的长大
加热到奥氏体相区,在高温下,碳原子扩散速度很快,铁原子和替换原子均能够充分扩散,既能够进行界面扩散,也能够进行体扩散,因此奥氏体的形成是扩散型相变。

剩余碳化物溶解
铁素体消失后,在t1温度下继续保持或继续加热时,随着碳在奥氏体中继续扩散,剩余渗碳体不断向奥氏体中溶解。

奥氏体成分均匀化
当渗碳体刚刚全部融入奥氏体后,奥氏体内碳浓度仍是不均匀的,只有经历长时间的保温或继续加热,让碳原子急性充分的扩散才能获得成分均匀的奥氏体。

更多相关信息》》》

载重汽车轮毂轴承外圈感应淬火

齿轮材料及其热处理的选择

螺栓连接的疲劳失效模式有哪些?

变速箱齿轮的热处理工艺优化

齿轮热处理后还需要【齿轮磨削烧伤检测仪】

汽车同步器齿轮淬火变形问题分析

趣味解读“四把火”—退火、正火、淬火、回火

了解一下激光小孔法X射线应力分析仪

Copyright 2019 北京华欧世纪光电技术有限公司版权所有    备案号:京ICP备12008571号-1 京公网安备11010802010815号

技术支持:化工仪器网    管理登录    网站地图

地址:北京市海淀区西三环北路72号世纪经贸大厦B座1808室(100048)    座机:010-88820040/41/42/43-1048    邮箱:volwin@volwin.cn

联系电话:
13581588593

微信服务号
